Hệ Thống Hút Khói PCCC – Tiêu Chuẩn Thiết Kế & Thi Công IQM

Hệ Thống Hút Khói PCCC Là Gì? Vai Trò Quan Trọng Trong Phòng Cháy Chữa Cháy

Trong các vụ cháy lớn, khói và khí độc là nguyên nhân gây tử vong hàng đầu chứ không phải lửa. Khi hỏa hoạn xảy ra, khói lan rất nhanh trong không gian kín như hành lang, tầng hầm, nhà xưởng hay tòa nhà cao tầng.

Chính vì vậy, hệ thống hút khói PCCC được thiết kế để loại bỏ khói, khí độc và nhiệt ra khỏi khu vực cháy. Điều này giúp:

Giữ lối thoát hiểm thông thoáng
Giảm nguy cơ ngạt khói
Hỗ trợ lực lượng cứu hỏa tiếp cận đám cháy
Hạn chế cháy lan sang khu vực khác

Hiện nay, hầu hết các công trình hiện đại như chung cư, trung tâm thương mại, nhà máy, tầng hầm gửi xe đều bắt buộc phải lắp đặt hệ thống hút khói theo quy định phòng cháy chữa cháy.

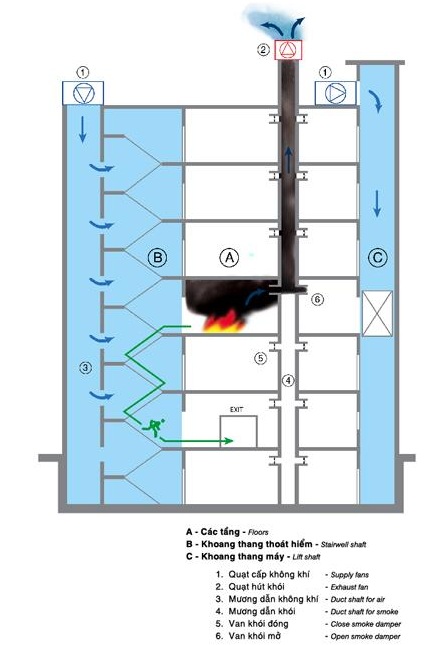

Nguyên Lý Hoạt Động Của Hệ Thống Hút Khói PCCC

Hệ thống hút khói PCCC hoạt động dựa trên nguyên lý tạo áp suất âm để hút khói ra khỏi khu vực cháy.

Quy trình hoạt động cơ bản như sau:

Cảm biến khói hoặc hệ thống báo cháy kích hoạt
Tủ điều khiển PCCC gửi tín hiệu khởi động quạt hút khói
Quạt hút công suất lớn hút khói qua hệ thống ống gió
Khói được dẫn ra ngoài môi trường

Trong nhiều công trình, hệ thống còn được kết hợp với quạt tăng áp cầu thang nhằm giữ cho khu vực thoát hiểm luôn có không khí sạch.

Nhờ vậy, người trong tòa nhà có thể di chuyển an toàn ra ngoài trong trường hợp khẩn cấp.

Cấu Tạo Của Hệ Thống Hút Khói PCCC

Một hệ thống hút khói PCCC tiêu chuẩn thường bao gồm nhiều thiết bị chuyên dụng. Mỗi bộ phận đều đóng vai trò quan trọng trong việc đảm bảo hệ thống hoạt động hiệu quả khi có cháy.

1. Quạt hút khói chịu nhiệt

Đây là thiết bị quan trọng nhất của hệ thống.

Quạt hút khói PCCC được thiết kế để:

Chịu nhiệt từ 250°C đến 400°C
Hoạt động liên tục trong 2 giờ khi có cháy
Công suất lớn để hút khói nhanh

Các loại quạt phổ biến gồm:

Quạt hướng trục hút khói
Quạt ly tâm hút khói
Quạt hút khói tầng hầm

2. Hệ thống ống gió hút khói

Ống dẫn khói thường được làm từ:

Tôn mạ kẽm
Thép chịu nhiệt
Vật liệu chống cháy

Hệ thống ống gió giúp dẫn khói từ khu vực cháy ra ngoài môi trường.

Ống gió hút khói phải đảm bảo:

Độ kín cao
Chịu nhiệt tốt
Được bọc vật liệu chống cháy

3. Van chặn lửa (Fire Damper)

Van chặn lửa có nhiệm vụ ngăn lửa lan qua đường ống gió.

Khi nhiệt độ vượt quá ngưỡng quy định, van sẽ tự động đóng lại để tránh cháy lan sang khu vực khác.

4. Cửa hút khói

Cửa hút khói được lắp đặt tại các vị trí như:

Hành lang
Tầng hầm
Nhà xưởng
Trung tâm thương mại

Thiết bị này giúp thu gom khói và đưa vào hệ thống ống hút.

5. Tủ điều khiển hệ thống hút khói

Tủ điều khiển có chức năng:

Nhận tín hiệu từ hệ thống báo cháy
Tự động kích hoạt quạt hút khói
Điều khiển van gió

Đây là bộ não của toàn bộ hệ thống hút khói PCCC.

Phân Loại Hệ Thống Hút Khói PCCC

Hiện nay có nhiều loại hệ thống hút khói được sử dụng tùy theo thiết kế công trình.

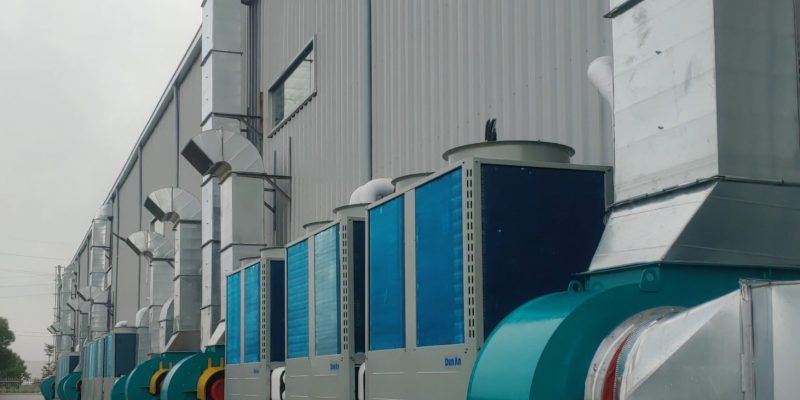

Hệ thống sử dụng quạt hút công suất lớn để hút khói ra ngoài thông qua hệ thống ống gió.

1. Hệ thống hút khói cơ khí

Đây là loại phổ biến nhất.

Hệ thống sử dụng quạt hút công suất lớn để hút khói ra ngoài thông qua hệ thống ống gió.

Ưu điểm:

Hiệu quả cao
Chủ động kiểm soát khói
Phù hợp với tầng hầm và tòa nhà cao tầng

2. Hệ thống hút khói tự nhiên

Hệ thống này hoạt động dựa trên sự chênh lệch áp suất và nhiệt độ.

Khói sẽ thoát ra ngoài qua:

Cửa sổ
Giếng trời
Cửa thoát khói trên mái

Ưu điểm:

Chi phí thấp
Không cần điện

Tuy nhiên hiệu quả phụ thuộc nhiều vào điều kiện môi trường.

3. Hệ thống hút khói tầng hầm

Tầng hầm là khu vực có nguy cơ cháy nổ cao.

Hệ thống hút khói tầng hầm thường kết hợp:

Quạt Jetfan
Quạt hút khói
Hệ thống cảm biến CO

Giải pháp này giúp đảm bảo không khí luôn an toàn trong tầng hầm.

Tiêu Chuẩn Thiết Kế Hệ Thống Hút Khói PCCC

Khi thiết kế hệ thống hút khói PCCC tại Việt Nam cần tuân thủ các tiêu chuẩn sau:

QCVN 06:2022/BXD

Quy chuẩn kỹ thuật quốc gia về an toàn cháy cho nhà và công trình.

TCVN 5687:2010

Tiêu chuẩn thông gió và điều hòa không khí.

TCVN 2622:1995

Tiêu chuẩn thiết kế phòng cháy chữa cháy cho nhà và công trình.

Ngoài ra hệ thống phải được:

Kiểm định thiết bị
Thẩm duyệt PCCC
Nghiệm thu trước khi đưa vào sử dụng

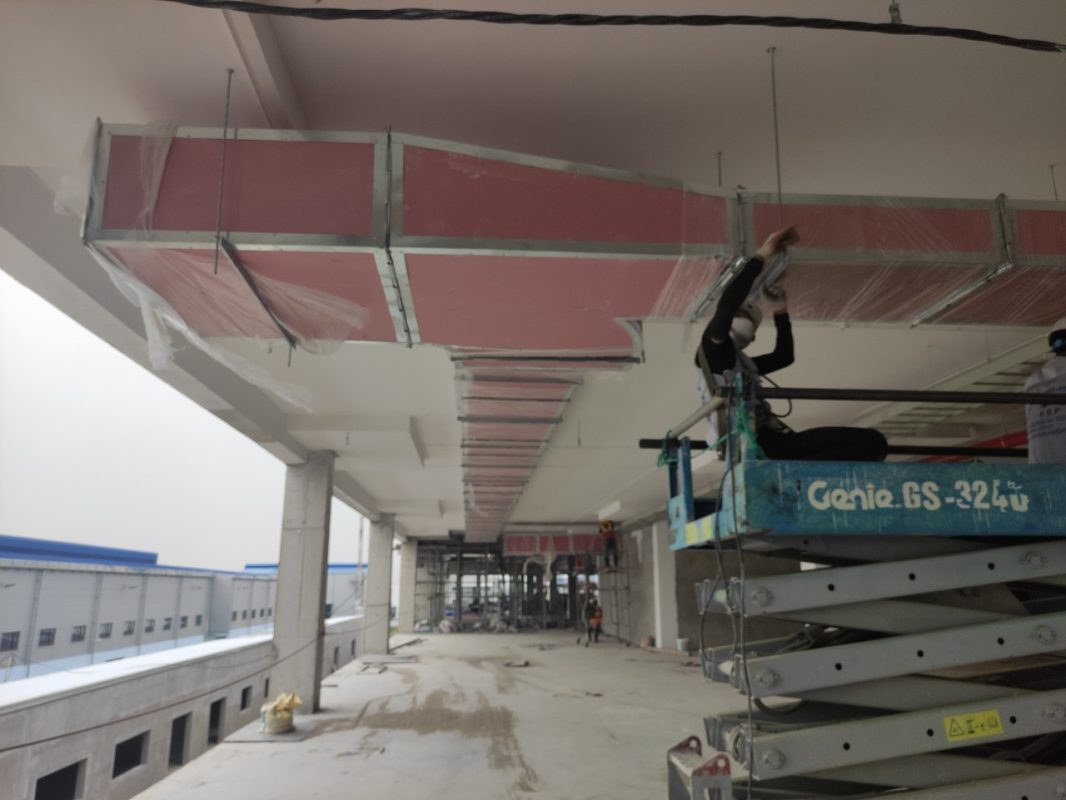

Những Công Trình Bắt Buộc Phải Có Hệ Thống Hút Khói

Theo quy định phòng cháy chữa cháy, nhiều loại công trình bắt buộc phải lắp đặt hệ thống hút khói.

Bao gồm:

Chung cư cao tầng

Giúp hành lang và cầu thang thoát hiểm luôn thông thoáng.

Trung tâm thương mại

Không gian kín và tập trung đông người nên cần hệ thống hút khói mạnh.

Nhà xưởng sản xuất

Ngăn chặn khói lan rộng trong khu vực sản xuất.

Tầng hầm gửi xe

Đây là khu vực bắt buộc phải có hệ thống hút khói cơ khí.

Khách sạn và bệnh viện

Đảm bảo an toàn cho số lượng lớn người sử dụng.

Lợi Ích Khi Lắp Đặt Hệ Thống Hút Khói PCCC

Việc đầu tư hệ thống hút khói mang lại nhiều lợi ích quan trọng.

1. Bảo vệ tính mạng con người

Khói chứa nhiều khí độc như:

Hệ thống hút khói giúp giảm nồng độ khí độc trong không gian cháy.

2. Tăng khả năng thoát nạn

Lối thoát hiểm không bị khói che kín giúp mọi người di chuyển nhanh hơn.

3. Hỗ trợ lực lượng cứu hỏa

Hệ thống hút khói giúp giảm nhiệt và tầm nhìn rõ hơn cho lực lượng chữa cháy.

4. Giảm thiệt hại tài sản

Khói và nhiệt được kiểm soát tốt giúp hạn chế cháy lan.

Quy Trình Thi Công Hệ Thống Hút Khói PCCC

Một đơn vị thi công chuyên nghiệp thường thực hiện theo quy trình sau:

Bước 1: Khảo sát công trình

Đánh giá kết cấu và diện tích để thiết kế hệ thống phù hợp.

Bước 2: Thiết kế hệ thống

Lập bản vẽ chi tiết gồm:

Sơ đồ quạt hút
Đường ống gió
Vị trí cửa hút

Bước 3: Lắp đặt thiết bị

Bao gồm:

Quạt hút khói
Ống gió
Van chặn lửa
Tủ điều khiển

Bước 4: Kiểm tra và chạy thử

Đảm bảo hệ thống hoạt động ổn định.

Bước 5: Nghiệm thu PCCC

Hoàn thiện hồ sơ nghiệm thu theo quy định.

Kinh Nghiệm Lựa Chọn Đơn Vị Thi Công Hệ Thống Hút Khói

Để đảm bảo hệ thống hoạt động hiệu quả, bạn nên lựa chọn đơn vị có:

Kinh nghiệm thi công PCCC
Kỹ sư thiết kế chuyên môn cao
Thiết bị chính hãng
Hỗ trợ hồ sơ nghiệm thu

Ngoài ra, đơn vị thi công cần có dịch vụ bảo trì định kỳ để hệ thống luôn hoạt động tốt.

Câu Hỏi Thường Gặp Về Hệ Thống Hút Khói PCCC

Hệ thống hút khói PCCC có bắt buộc không?

Có. Nhiều loại công trình như chung cư, tầng hầm, trung tâm thương mại bắt buộc phải có hệ thống hút khói theo quy định.

Quạt hút khói chịu được nhiệt độ bao nhiêu?

Thông thường quạt hút khói PCCC có thể chịu nhiệt 250°C – 400°C trong 2 giờ.

Bao lâu nên bảo trì hệ thống hút khói?

Thông thường nên kiểm tra 6 tháng đến 1 năm một lần để đảm bảo hệ thống hoạt động ổn định.

Kết Luận

Hệ thống hút khói PCCC đóng vai trò cực kỳ quan trọng trong việc bảo vệ con người và tài sản khi xảy ra hỏa hoạn. Một hệ thống được thiết kế và thi công đúng tiêu chuẩn sẽ giúp:

Kiểm soát khói hiệu quả
Hỗ trợ thoát nạn nhanh chóng
Giảm thiệt hại do cháy nổ

Vì vậy, các chủ đầu tư nên lựa chọn đơn vị thi công hệ thống hút khói PCCC uy tín để đảm bảo công trình đạt chuẩn an toàn.
