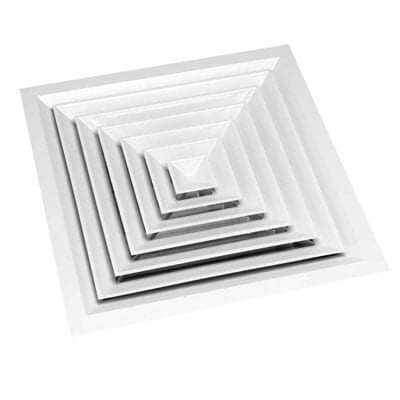

Cửa gió khuếch tán là gì?
Cửa gió khuếch tán (miệng gió vuông) đóng vai trò chính là làm miệng gió cấp. Cụ thể là để cung cấp các luồng gió tươi, sạch, giúp lưu thông không khí, từ đó đem lại không gian thoáng mát, đảm bảo sức khỏe cho mọi người.
Có nhiều loại miệng gió vuông tuy nhiên phổ biến nhất vẫn là miệng gió khuếch tán vuông. Thiết kế chung của các loại cửa gió tròn bao gồm phần khung và phần lá. Trong đó phần lá được thiết kế theo dạng các lá nhôm tròn xếp theo lớp từ nhỏ đến lớn. Phần khung thì có thể làm theo khung định hình tròn hay vuông đều được.
Đặc điểm sử dụng cửa gió khuếch tán :
– Được sử dụng làm cửa gió cấp, cửa gió hồi.
– Thích hợp với lắp đặt cho tất cả các loại trần thạch cao và các loại trần giả.
– Khung và lõi riêng biệt, dễ dàng tháo lắp và bảo trì.
– Tuỳ theo vị trí lắp đặt mà chọn loại thổi 1, 2, 3 hoặc 4 hướng.
– Có thể là hình vuông hoặc hình chữ nhật.
Vật liệu màu sắc:
– Khung được làm từ nhôm định hình trên có gân tăng cứng và ke góc để tạo góc vuông cho toàn bộ cửa.
– Cánh được làm từ nhôm định hình, trên cánh có gân trợ lực để tăng cứng.
– Được sơn bằng dây chuyền sơn tĩnh điện theo công nghệ của Hàn Quốc và Nhật Bản, màu sắc theo yêu cầu của Quý khách hàng.
Cửa gió khuếch tán
Thông số kỹ thuật cửa gió khuếch tán :
| Basic Performace data for SAD
Dữ liệu cơ bản của cửa gió khuếch tán |
|||||||||||
| Neck size (mm) Area (m2) Kích thước bề mặt (Diện tích m2) |
Velocity Vận tốc kk ra khỏi cửa |
0.5 | 1 | 1.5 | 2 | 2.5 | 3 | 3.5 | 4 | 4.5 | 5 |
| 300×300 (0.09) | m3/s | 0.016 | 0.032 | 0.048 | 0.064 | 0.08 | 0.096 | 0.112 | 0.128 | 0.144 | 0.16 |
| m3/h | 57.6 | 115.2 | 172.8 | 230.4 | 288 | 345.6 | 403.2 | 460.8 | 518.4 | 576 | |
| Distances Khoảng cách |
0.97 | 2.28 | 2.47 | 3.4 | 4.32 | 5 | 5.4 | 5.94 | 6.41 | 7.2 | |
| Noice Volume Độ ồn |
<15 | <15 | <18 | <18 | <19 | <21 | <21 | <21 | <23 | <23 | |
| 450×450 (0.2025) | m3/s | 0.049 | 0.098 | 0.147 | 0.196 | 0.245 | 0.294 | 0.343 | 0.392 | 0.441 | 0.49 |
| m3/h | 173.4 | 352.8 | 529.2 | 705.6 | 882 | 1058.4 | 1234.8 | 1411.2 | 1587.6 | 1764 | |
| Distances Khoảng cách |
1.02 | 2.39 | 2.59 | 3.57 | 4.54 | 5.25 | 5.67 | 6.24 | 6.73 | 7.56 | |
| Noice Volume Độ ồn |
<16 | <16 | <19 | <19 | <22 | <23 | <25 | <28 | <30 | <31 | |
| 600×600 (0.36) | m3/s | 0.1 | 0.2 | 0.3 | 0.4 | 0.5 | 0.6 | 0.7 | 0.8 | 0.9 | 1 |
| m3/h | 360 | 720 | 1080 | 1440 | 1800 | 2160 | 2520 | 2880 | 3240 | 3600 | |
| Distances Khoảng cách |
1.12 | 2.62 | 2.84 | 3.91 | 4.97 | 5.75 | 6.21 | 6.83 | 7.37 | 8.28 | |
| Noice Volume Độ ồn |
<18 | <18 | <23 | <23 | <27 | <27 | <28 | <28 | <31 | <31 | |
| Basic size for SAD
Kích thước vật lý cơ bản của cửa gió khuếch tán |
|||||
| Model Loại cửa |
A Face size |
B Neck size |
B Duct size |
C Celling size |
Cn Flexible size |
| WxH | W-100 H-100 |
W-90 H-90 |
W-40 H-40 |
F150 | |
| SAD – Type 1 | 300×300 | 200×200 | 210×210 | 260×260 | F150 |
| 350×350 | 250×250 | 260×260 | 310×310 | F200 | |
| 400×400 | 300×300 | 310×310 | 360×360 | F200 | |
| 450×450 | 350×350 | 360×360 | 410×410 | F300 | |
| 600×600 | 500×500 | 510×510 | 560×560 | F200 | |
| SAD – Type 2 | 400×400 | 250×250 | 260×260 | 350×350 | F200 |
| 450×450 | 300×300 | 310×310 | 400×400 | F200 | |
| 500×500 | 350×350 | 360×360 | 450×450 | F200 | |
| 550×550 | 400×400 | 410×410 | 500×500 | F250 | |
| 600×600 | 450×450 | 460×460 | 550×550 | F300 | |
