Hệ thống làm mát nhà xưởng bằng tấm cooling pad

Trong bối cảnh phát triển công nghiệp hóa, hiện đại hóa, nhu cầu cải thiện môi trường làm việc tại các nhà máy, nhà xưởng ngày càng được chú trọng. Hệ thống làm mát sử dụng tấm Cooling Pad là một giải pháp hiệu quả, giúp tạo môi trường làm việc thoáng mát, cải thiện năng suất lao động, và tiết kiệm chi phí.

Với nguyên lý làm mát bằng hơi nước tự nhiên, hệ thống làm mát nhà xưởng bằng tấm Cooling Pad không chỉ dễ thi công mà còn đem lại hiệu quả rõ rệt.

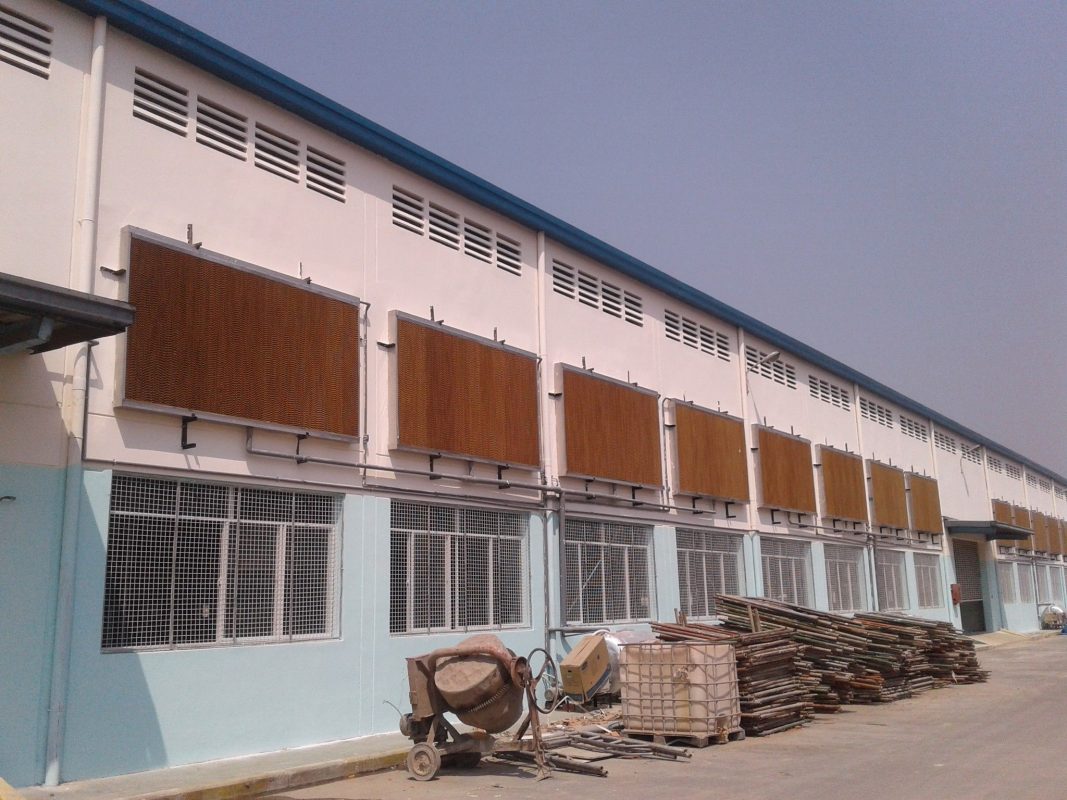

Hệ thống Cooling Pad là gì?

Hệ thống Cooling Pad là hệ thống kết hợp giữa quạt thông gió với tấm làm mát Cooling Pad nhằm biến đổi nhiệt độ môi trường bên trong nhà xưởng, trang trại giúp mang lại bầu không khí thoáng mát và trong lành hơn.

Trong kỹ thuật, để hệ thống này hoạt động được hoàn hảo và tuần hoàn thì công suất làm mát và lưu lượng gió của quạt phải đáp ứng được tần suất thay đổi thể tích khí trong nhà >60 lần/giờ.

Ngoài ra, khi hoạt động hệ thống thì máy bơm sẽ bơm nước tuần hoàn để nước chảy từ đỉnh của màng nước qua các vân lượn sóng đến phần dưới của màng tạo thành tấm màng nước khi không khí xuyên qua màng nước trở thành khí lạnh (đi vào nhà xưởng), Không khí sau khi đi qua tấm cooling pad sẽ giảm nhiệt độ xuống 28 độ C.

Kết hợp với quạt hút công nghiệp ngược áp nhanh chóng đưa gió mát vào xưởng, làm giảm nhiệt độ từ 5~10°C một cách hiệu quả tuyệt đối.

Hệ thống Cooling Pad gồm những bộ phận nào?

Dưới đây là các bộ phận để tạo lên một hệ thống Cooling Pad hoàn chỉnh như sau:

– Tấm làm mát: Hay còn gọi là tấm trao đổi nhiệt cooling pad có vai trò quan trọng nhất trong hệ thống cooling pad và là thành phần không thể tách rời của quạt điều hoà hay còn gọi là quạt hơi nước, chất liệu dùng để làm là giấy cellulose. Loại giấy này có khả năng thẩm thấu nước tốt và có thiết kế bao gồm nhiều rãnh có thể đan xen lại với nhau để tạo ra một cấu trúc dạng tổ ong rất đặc biệt.

Bao phủ lên trên bề mặt tấm làm mát là các lớp màng nước, và khi có những luồng không khí đi qua cấu trúc màng nước này thì sẽ xảy ra quá trình trao đổi nhiệt ẩm gồm sự thay đổi của nhiệt độ và độ ẩm, qua đó giúp hơi nước bay vào không khí và làm mát hoàn toàn không khí.

– Bình chứa nước: Nước là nguyên liệu đóng vai trò vô cùng quan trọng trong quá trình hoạt động của hệ thống cooling pad và máy làm mát, do đó bắt buộc chúng ta phải thường xuyên cung cấp đầy đủ nước trong bình.

Dung tích bình chứa nước của hệ thống cooling pad, Máy làm mát thường khoảng 1000 lít đến 5000 lít tùy vào hệ thống sử dụng nhiều tấm cooling pad hay không. Và có thiết kế các vạch đo mực nước rõ ràng để người dùng dễ quan sát, nhưng trong quá trình sử dụng bạn nhớ vệ sinh và thay nước định kỳ.

– Tấm lọc bụi hay còn gọi là lưới lọc bụi: Là bộ phận cũng khá quan trọng, có chức năng chính là làm sạch không khí và bảo vệ sức khỏe con người, cũng giống như bình chứa nước thì trong quá trình sử dụng bạn cũng nhớ thường xuyên kiểm tra để nâng cao hiệu suất hoạt động cho thiết bị.

Lưới lọc bụi có chức năng ngăn bụi bám vào tấm làm mát cooling pad giúp giúp cho tấm làm mát không bụi bẩn và mọc rêu mốc.

– Tủ điện điều khiển: Là nơi điều khiển mọi hoạt động làm mát nên đóng vai trò cực kỳ quan trọng trong hệ thống của máy làm mát không khí. Tủ điện điều khiển máy bơm nước vận hành hệ thống cooling pad và điều khiển quạt hút công nghiệp để điều tiết lưu lượng gió đi vào bên trong nhà xưởng và trang trại.

– Quạt hút công nghiệp: Là bộ phận để hút không khí bụi bẩn bên trong nhà xưởng công nghiệp hoặc trang trại thải ra bên ngoài. Tạo chênh áp suất không khí bên trong xưởng và bên ngoài xưởng. Tạo điều kiện không khí bên ngoài phải đi qua tấm làm mát cooling pad. giúp thay đổi không khí nóng bụi bên trong nhà xưởng thành không khí mát lạnh.

Quạt hút công nghiệp thường được làm bằng tôn mạ kẽm, inox hoặc chất liệu nhựa composite có khả năng chịu lực, chịu nhiệt và cách điện tốt đảm bảo an toàn sức khỏe người sử dụng.

Hệ thống làm mát Cooling Pad là gì?

Hệ thống Cooling Pad là giải pháp làm mát không gian dựa vào sự trao đổi nhiệt giữa tấm làm mát Cooling Pad và quạt thông gió để mang đến một bầu không khí trong lành, mát mẻ.

Hệ thống Cooling Pad hoạt động hiệu quả khi công suất làm mát và lưu lượng gió của quạt thông gió công nghiệp đáp ứng được tần suất thay đổi thể tích khí trong nhà xưởng, trang trại hoặc không gian cần làm mát hơn 60 lần mỗi giờ.

Các loại hệ thống Cooling Pad thông dụng

Hiện nay, có 2 loại hệ thống làm mát sử dụng tấm Cooling Pad thông dụng đó là: Hệ thống làm mát cooling pad áp suất dương, Hệ thống làm mát cooling pad áp suất âm.

Hệ thống làm mát nhà xưởng Cooling Pad áp suất âm

Nguyên lý hoạt động của hệ thống làm mát Cooling Pad áp suất âm:

Theo khoa học tên gọi hệ thống làm mát nhà xưởng áp suất âm. Là do lúc hệ thống hoạt động luôn có sự chênh lệch về áp suất. Áp suất phía trong nhà xưởng luôn nhỏ hơn áp suất phía ngoài.

Một đầu nhà xưởng lắp đặt hệ thống quạt hút công nghiệp với lưu lượng gió lớn. Để hút toàn bộ không khí nóng, ô nhiễm và bụi công nghiệp trong xưởng thải ra ngoài.

Tại đầu hồi nhà xưởng phía đối diện với quạt hút công nghiệp. Lắp đặt hệ khung giàn trao đổi nhiệt sử dụng tấm Cooling Pad. Không khí nóng và khô từ bên ngoài qua các tấm làm mát, trao đổi nhiệt trực tiếp với nước. Và trở thành không khí sạch và mát, tạo độ ẩm thích hợp, giảm nhiệt độ không khí trong nhà xưởng.

Nước từ bể được bơm lên các tấm làm mát chảy xuống và chia thành các phân tử nhỏ. Và không khí từ bên ngoài trao đổi trực tiếp vào tấm Cooling Pad đưa vào không gian nhà xưởng. Nhờ vào cơ chế này, hệ thống làm mát Cooling Pad giúp giảm nhiệt độ trong nhà xưởng một cách tự nhiên mà không cần sử dụng quá nhiều năng lượng.

Hệ thống làm mát nhà xưởng Cooling Pad áp suất dương

Hệ thống làm mát áp suất dương là giải pháp làm mát hiệu quả cho từng khu vực cần hạ nhiệt độ.

Nguyên lý hoạt động của hệ thống Cooling Pad áp suất dương:

Hệ thống Cooling Pad áp suất dương có nguyên lý hoạt động khá giống với nguyên lý hoạt động của hệ thống cooling pad áp suất âm. Tuy nhiên, điểm khác biệt là hệ thống Cooling Pad áp suất dương sử dụng máy làm mát công nghiệp – Air Cooler để tạo ra luồng khí mát nhờ hệ thống ống gió công nghiệp. Trong khi đó, không khí nóng và ô nhiễm bên trong không gian do thay đổi áp suất sẽ bị đẩy ra ngoài thông qua quạt hút.

Ưu điểm hệ thống Cooling Pad áp suất dương là khả năng làm mát hiệu quả cho từng khu vực cụ thể trong không gian lớn, rất phù hợp với nhà xưởng có mặt bằng không kín hoặc nhiều cửa sổ. Tuy nhiên, hệ thống này cũng có nhược điểm là khả năng thông gió hạn chế, không thể hút hết khí ô nhiễm ra ngoài như hệ thống Cooling Pad áp suất âm.

Cấu tạo của hệ thống làm mát Cooling Pad

Hệ thống làm mát Cooling Pad bao gồm các bộ phận chủ yếu sau:

• Tấm làm mát (tấm trao đổi nhiệt): Đây là bộ phận then chốt trong việc làm giảm nhiệt độ không khí. Tấm làm mát thường được chế tạo từ giấy cellulose có cấu trúc tổ ong đặc biệt, giúp tối đa hóa diện tích tiếp xúc với không khí và nước.
• Bình chứa nước: Đóng vai trò cung cấp nước cho hệ thống. Bình chứa được thiết kế với dung tích lớn (500-5000 lít tùy hệ thống), giúp đảm bảo lượng nước đủ để duy trì quá trình làm mát liên tục.
• Máy bơm nước: Có nhiệm vụ đưa nước từ bình chứa lên các tấm làm mát, tạo thành màng nước trên bề mặt tấm cooling pad.
• Tấm lọc (lưới lọc bụi): Bảo vệ tấm cooling pad khỏi bụi bẩn, tăng tuổi thọ của hệ thống và cải thiện chất lượng không khí.
• Tủ điện điều khiển: Điều khiển hoạt động của máy bơm và quạt hút công nghiệp, giúp vận hành hệ thống một cách hiệu quả và tự động.
• Quạt hút công nghiệp: Tạo ra lưu lượng gió, hút không khí từ bên ngoài qua tấm làm mát và đưa vào không gian cần làm mát.
• Khung máng nước: Làm từ vật liệu như inox, hợp kim nhôm hoặc composite, giúp giữ tấm cooling pad và thu hồi nước sau khi đi qua tấm.

Nguyên lý hoạt động của hệ thống Cooling Pad

Hệ thống làm mát Cooling Pad hoạt động dựa trên nguyên lý làm mát bằng bay hơi nước, một phương pháp làm mát tự nhiên và tiết kiệm năng lượng.

• Quá trình bơm nước: Máy bơm đưa nước từ bể chứa lên tấm phân phối nước ở phía trên của tấm cooling pad.
• Quá trình làm ướt tấm cooling pad: Nước chảy từ trên xuống dưới qua cấu trúc tổ ong của tấm làm mát, thấm ướt toàn bộ bề mặt và tạo ra một màng nước mỏng.
• Quá trình trao đổi nhiệt: Khi không khí nóng từ bên ngoài đi qua tấm cooling pad đã được làm ướt, nước hấp thụ nhiệt từ không khí và bay hơi. Quá trình bay hơi này làm giảm nhiệt độ không khí.
• Quá trình lưu thông không khí: Quạt hút công nghiệp tạo ra một vùng áp suất thấp bên trong nhà xưởng, khiến không khí mát từ tấm cooling pad được hút vào không gian.
• Quá trình thu hồi nước: Nước không bay hơi sẽ chảy xuống máng nước ở phía dưới và được tuần hoàn trở lại bể chứa.

Kết quả là không khí sau khi đi qua tấm cooling pad có nhiệt độ giảm từ 5-10°C so với không khí bên ngoài, đồng thời được làm sạch và tăng độ ẩm, tạo ra môi trường làm việc dễ chịu hơn.

Ưu điểm của hệ thống làm mát áp bằng tấm cooling Pad

Lắp đặt thi công dễ dàng, không ảnh hưởng đến hoạt động nhà xưởng.

– Hệ thống làm mát Cooling Pad với chi phí đầu tư chỉ bằng 1/3 so với máy lạnh và chi phí vận hành chỉ bằng 1/10 so với máy lạnh.

– Hệ thống này làm giảm nhiệt độ từ 5-8 độ C, ví dụ nhiệt độ ngoài trời là 35 độ C. Khi sử dụng hệ thống làm mát này thì nhiệt độ trong xưởng chỉ còn từ 28-30 độ C.

– Cải tạo môi trường làm việc thuận lợi hơn cho người lao động. Nhiệt độ giảm 5÷8°C, liên tục trao đổi khí tươi.

– Hệ thống làm mát bằng tấm Cooling Pad giúp Tiết kiệm năng lượng vận hành, tiết kiệm chi phí đầu tư ban đầu. (Theo thống kê, chi phí năng lượng vận hành chỉ bằng 15%. Và chi phí đầu tư giảm khoảng 85% so với hệ thống điều hòa; )

– Đơn giản trong việc bố trí thiết bị, tiết kiệm không gian lắp đặt.

– Tạo môi trường làm việc yên tĩnh.

– Góp phần bảo vệ môi trường ( không dùng khí gas nên hạn chế nhiều trường hợp bị rò rỉ gây ngộ độc, cháy nổ,…)

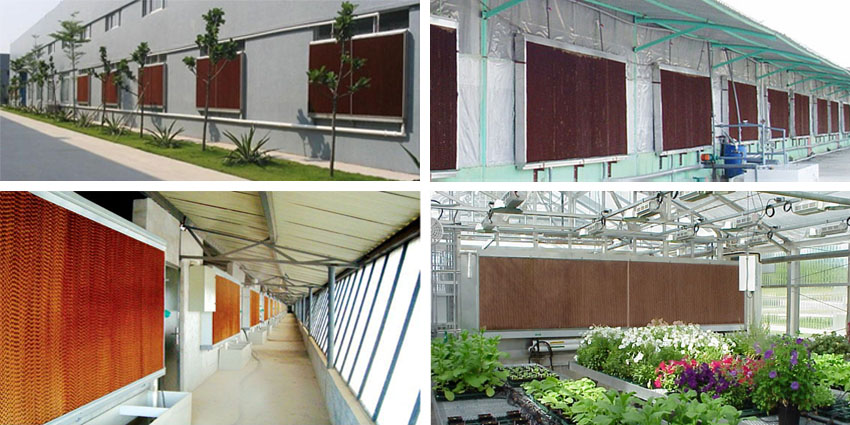

Mua tấm làm mát nhà xưởng cooling pad tại IQM

IQM tự hào là đơn vị hàng đầu cung cấp hệ thống làm mát Cooling Pad và các thiết bị liên quan tại Việt Nam. Với hơn 15 năm kinh nghiệm trong lĩnh vực, IQM cam kết mang đến những sản phẩm chất lượng cao, phù hợp với nhu cầu của khách hàng.

Sản phẩm nổi bật từ IQM :

• Tấm làm mát Cooling Pad: Đa dạng kích thước, độ dày từ 100mm đến 200mm
• Khung máng nước: Làm từ vật liệu bền bỉ như inox, nhôm, composite
• Quạt hút công nghiệp: Lưu lượng từ 10.000 đến 50.000 m³/h
• Máy bơm nước: Công suất phù hợp với quy mô hệ thống
• Hệ thống điều khiển tự động: Tối ưu hóa hiệu quả làm mát và tiết kiệm năng lượng

Dịch vụ từ IQM :

• Tư vấn thiết kế hệ thống làm mát phù hợp với từng công trình
• Lắp đặt chuyên nghiệp, bàn giao đúng tiến độ
• Bảo hành lên đến 12 tháng cho toàn bộ hệ thống
• Dịch vụ bảo trì, bảo dưỡng định kỳ
• Hỗ trợ kỹ thuật 24/7

Với đội ngũ kỹ sư giàu kinh nghiệm và trang thiết bị hiện đại, IQM cam kết mang đến giải pháp làm mát tối ưu, tiết kiệm chi phí và hiệu quả cao nhất cho mọi khách hàng.
